APPLICATION SIM2FIELD XR

SIM2FIELD XR APP

Layher pour les projets commerciaux et industriels Application SIM2Field XR

DES MODÈLES NUMÉRIQUES D’ÉCHAFAUDAGE
À LA VISUALISATION INTERACTIVE SUR LE CHANTIER

L’application SIM2Field XR transfère directement les modèles numériques d’échafaudage de Layher sur le chantier afin de soutenir la préparation des travaux, le montage des échafaudages et l’inspection. Les données de projet provenant de LayPLAN CAD peuvent être transférées vers l’application par lien ou code QR, donnant ainsi aux équipes sur le chantier accès aux modèles 3D d’échafaudage et aux renseignements de projet connexes sur un appareil mobile.

Les données de projet peuvent comprendre des documents complémentaires, notamment des fichiers PDF et des photos, et peuvent être rendues accessibles hors ligne pour une utilisation sur le chantier. Lorsqu’une connexion Internet est disponible, les renseignements de projet mis à jour peuvent être synchronisés après l’apport de modifications.

SIM2Field XR App
Layher Software

UN FLUX DE TRAVAIL NUMÉRIQUE INTERCONNECTÉ

La planification numérique directement reliée à la visualisation et au montage sur le chantier

L’application SIM2Field XR prolonge le flux de travail numérique interconnecté de Layher en transférant directement sur le chantier les données de projet LayPLAN CAD et les modèles 3D d’échafaudage. Les équipes sur le chantier peuvent accéder aux renseignements du projet, visualiser la géométrie de l’échafaudage, identifier les composants et utiliser la réalité augmentée pour visualiser l’échafaudage planifié dans l’environnement réel.

01.

CONDITIONS
EXISTANTES

Identifier la structure et les conditions actuelles du site

02.

NUMÉRISATION
LASER 3D

Capturer les conditions existantes avec une précision millimétrique

03.

JUMEAU
NUMÉRIQUE

Créer une représentation numérique précise du site

04.

PLANIFICATION LAYPLAN ET OPTIMISATION DES MATÉRIAUX

Planifier l’échafaudage et optimiser les besoins en matériaux

05.

CONCEPTION NUMÉRIQUE ET INGÉNIERIE

Développer et coordonner la conception de l’échafaudage

06.

LOGISTIQUE ET COORDINATION DES MATÉRIAUX

Coordonner les matériaux et la logistique du projet

07.

SIM2FIELD ET APPLICATION SIM2FIELD XR

Transférer les modèles numériques d’échafaudage et les renseignements du projet sur le chantier afin de soutenir la visualisation et le montage

08.

MONTAGE SUR
LE CHANTIER

Soutenir un montage précis et efficace des échafaudages

09.

PROJET D’ÉCHAFAUDAGE TERMINÉ

Achever le projet au moyen d’un flux de travail coordonné

En reliant la planification numérique à la visualisation 3D interactive et à la réalité augmentée, l’application SIM2Field XR aide les équipes de projet à transférer des renseignements coordonnés sur les échafaudages de la planification jusqu’à l’exécution sur le chantier. Cette approche favorise une communication plus claire, une meilleure compréhension du projet et un montage plus efficace des échafaudages à partir du même modèle numérique développé pendant la planification.

POURQUOI UTILISER L’APPLICATION SIM2FIELD XR ?

L’application SIM2Field XR transfère directement sur le chantier les modèles 3D d’échafaudage et les renseignements de projet de Layher. En combinant l’accès interactif aux modèles, la documentation de projet, les renseignements sur les composants et la réalité augmentée, l’application aide les équipes sur le chantier à mieux comprendre les structures d’échafaudage planifiées et soutient la préparation des travaux, le montage, l’inspection et la coordination.

  • Accéder directement aux modèles 3D d’échafaudage sur un appareil mobile
  • Transférer les données de projet de LayPLAN CAD par lien ou code QR
  • Réduire la dépendance aux plans de montage papier en 2D
  • Consulter les documents de projet, notamment les fichiers PDF et les photos
  • Accéder aux données de projet hors ligne sur le chantier
  • Identifier les composants d’échafaudage et consulter les renseignements associés
  • Utiliser les fonctions intelligentes et interactives de liste de pièces
  • Visualiser certaines zones de l’échafaudage à l’aide de la fonction de découpe / Limit Box
  • Utiliser le mode éclaté pour visualiser les détails du montage
  • Placer l’échafaudage virtuel dans l’environnement réel à l’aide de la réalité augmentée
SIM2Field XR App

APPLICATIONS IDÉALES

L’application SIM2Field XR peut soutenir les projets où les équipes bénéficient de la possibilité de visualiser et de mieux comprendre des structures d’échafaudage complexes directement sur le chantier. En mettant à leur disposition, sur un appareil mobile, des modèles 3D d’échafaudage, des documents de projet, des renseignements sur les composants et la visualisation en réalité augmentée, l’application soutient la préparation des travaux, le montage, l’inspection et la coordination dans un large éventail de projets d’échafaudage.

Les applications potentielles comprennent :

  • Installations industrielles et usines de transformation
  • Raffineries et sites pétrochimiques
  • Installations de production d’énergie
  • Projets commerciaux et d’infrastructure
  • Construction navale, chantiers navals et projets maritimes
  • Structures d’échafaudage complexes et solutions d’accès
  • Projets où la visualisation avancée peut améliorer la coordination
  • Sites où les équipes ont besoin d’accéder directement sur le chantier aux modèles numériques et aux renseignements du projet

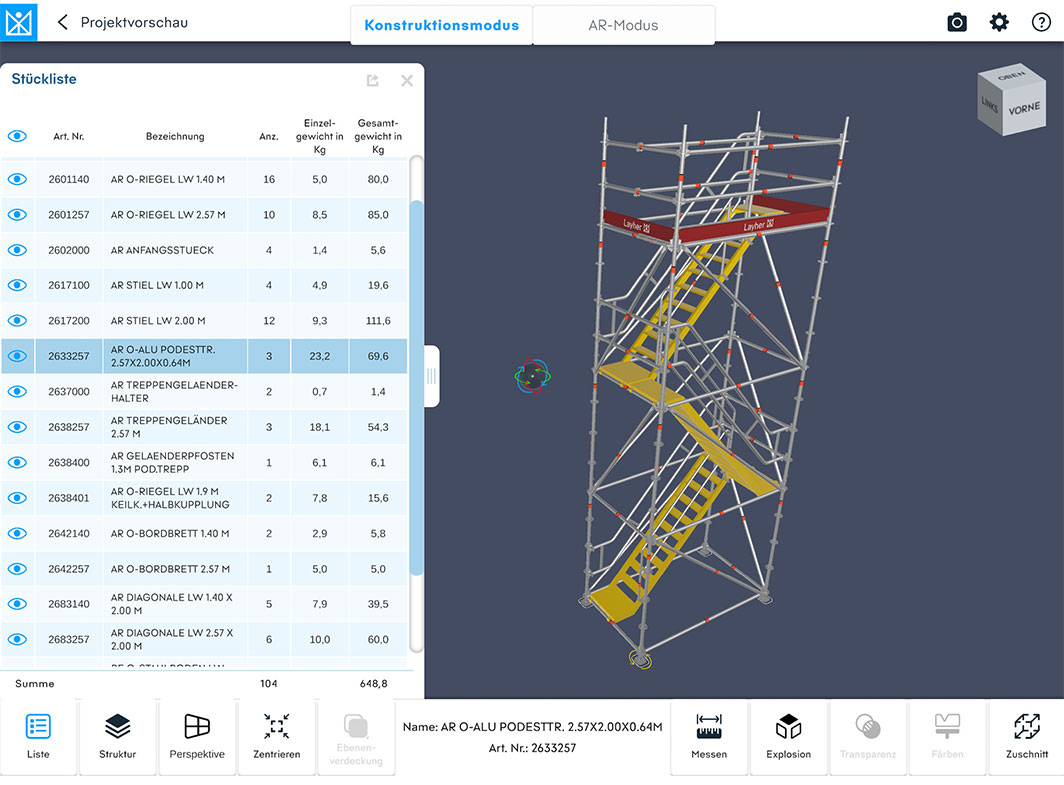

PRINCIPALES CAPACITÉS DE
L’APPLICATION XR

Accès interactif aux modèles 3D pour le montage et la coordination sur le chantier

L’application SIM2Field XR donne aux équipes de projet un accès direct aux modèles 3D d’échafaudage et aux renseignements de projet sur un appareil mobile. L’application combine la visualisation des modèles, les données sur les composants, les listes de pièces interactives, les fonctions de découpe, les vues éclatées et la réalité augmentée afin de soutenir la préparation des travaux, le montage des échafaudages, l’inspection et la coordination sur le chantier.

Les principales capacités comprennent :

  • Visualiser les modèles d’échafaudage LayPLAN CAD sur un appareil mobile
  • Accéder à la désignation des composants, au numéro d’article et au poids
  • Afficher la liste complète des matériaux de la structure d’échafaudage
  • Mettre en évidence, afficher ou masquer certains composants d’échafaudage
  • Utiliser le mode éclaté pour examiner les détails du montage
  • Utiliser la fonction de découpe / Limit Box pour visualiser certaines zones de l’échafaudage
  • Placer et aligner l’échafaudage virtuel dans l’environnement réel à l’aide de la réalité augmentée
SIM2Field XR App
AUGMENTED REALITY VISUALIZATION

VISUALISATION EN RÉALITÉ AUGMENTÉE

Placer l’échafaudage numérique dans l’environnement réel

L’application SIM2Field XR permet de placer directement les modèles 3D d’échafaudage dans l’environnement réel du chantier à l’aide de la réalité augmentée, offrant ainsi aux équipes une référence visuelle claire avant et pendant le montage.

En mode Construction, le point de positionnement peut être défini et le modèle peut être aligné à l’aide de commandes tactiles. Le point de pivot peut également être défini, et le modèle peut être verrouillé afin d’aider à prévenir tout déplacement involontaire.

Principaux avantages :

  • Visualiser l’échafaudage planifié directement dans l’environnement réel
  • Soutenir la coordination préalable avant le montage des échafaudages
  • Aligner et positionner le modèle numérique à l’aide de commandes tactiles
  • Définir les points de positionnement et de pivot dans le modèle
  • Verrouiller le modèle en position afin d’aider à prévenir les déplacements involontaires
  • Utiliser la fonction de découpe / Limit Box pour visualiser certaines zones de l’échafaudage

EXIGENCES DU PROJET

Exigences relatives aux appareils et au projet pour l’application SIM2Field XR

L’application SIM2Field XR utilise directement les données de projet provenant de LayPLAN CAD et est conçue pour être utilisée sur des tablettes compatibles et des appareils Windows. Les renseignements de projet peuvent être transférés par lien ou code QR et rendus accessibles sur l’appareil pour une utilisation sur le chantier.

Les exigences comprennent :

  • iPad avec iPadOS 12.0 ou une version ultérieure
  • Recommandé : iPad Pro de 5e génération ou plus récent
  • Tablette Android avec Android 12 ou une version ultérieure
  • Windows 11
  • Le mode réalité augmentée n’est pas disponible dans la version Windows
  • Transférer les données de projet de LayPLAN CAD par lien ou code QR

Pourquoi c’est important
Le respect de ces exigences donne aux équipes sur le chantier accès au modèle 3D d’échafaudage, aux documents du projet, aux renseignements sur les composants et aux fonctions XR nécessaires pour soutenir la préparation des travaux, le montage, l’inspection et la coordination sur le chantier.

SIM2Field XR App

FOIRE AUX QUESTIONS SUR L’APPLICATION SIM2FIELD XR

L’application SIM2Field XR est un outil numérique destiné au chantier, conçu pour soutenir la préparation des travaux, le montage des échafaudages, l’inspection et la coordination. Elle donne aux équipes sur le chantier accès aux modèles 3D d’échafaudage et aux renseignements de projet connexes sur des appareils mobiles compatibles.

L’application permet aux équipes d’utiliser directement sur le chantier les modèles 3D d’échafaudage comme référence visuelle pendant le montage. Les vues interactives des modèles, les renseignements sur les composants, les listes de pièces, le mode éclaté et la réalité augmentée aident les équipes à mieux comprendre la structure d’échafaudage planifiée.

Les données de projet sont transférées directement depuis LayPLAN CAD par lien ou code QR. Les projets peuvent également comprendre des documents connexes, notamment des fichiers PDF et des photos.

Oui. Les données de projet peuvent être téléchargées sur l’appareil mobile et rendues accessibles hors ligne pour une utilisation sur le chantier. Lorsqu’une connexion Internet est disponible, les renseignements de projet mis à jour peuvent être synchronisés après l’apport de modifications.

En plus de la géométrie de l’échafaudage, les utilisateurs peuvent consulter des renseignements sur les composants d’échafaudage Layher, notamment la désignation de l’article, le numéro d’article et le poids du composant. La liste complète des matériaux de la structure d’échafaudage peut également être affichée.

Le mode réalité augmentée permet de placer le modèle virtuel d’échafaudage dans l’environnement réel du chantier. Le modèle peut être positionné, aligné à l’aide de commandes tactiles et verrouillé en place afin d’aider les équipes à visualiser l’échafaudage planifié par rapport aux conditions réelles du site.

La fonction de découpe / Limit Box permet aux utilisateurs de se concentrer sur certaines parties du modèle d’échafaudage. En mode réalité augmentée, elle aide les équipes à visualiser plus clairement des zones précises de la structure d’échafaudage.

L’application prend en charge les iPad avec iPadOS 12.0 ou une version ultérieure, les tablettes Android avec Android 12 ou une version plus récente et les appareils Windows 11. Un iPad Pro de 5e génération ou plus récent est recommandé.

PRÊT À INTÉGRER LES MODÈLES NUMÉRIQUES
D’ÉCHAFAUDAGE SUR LE CHANTIER ?

Communiquez avec Layher pour découvrir comment l’application SIM2Field XR peut améliorer la visualisation sur le chantier, le montage des échafaudages, la coordination des projets et l’accès aux renseignements numériques sur les échafaudages.
